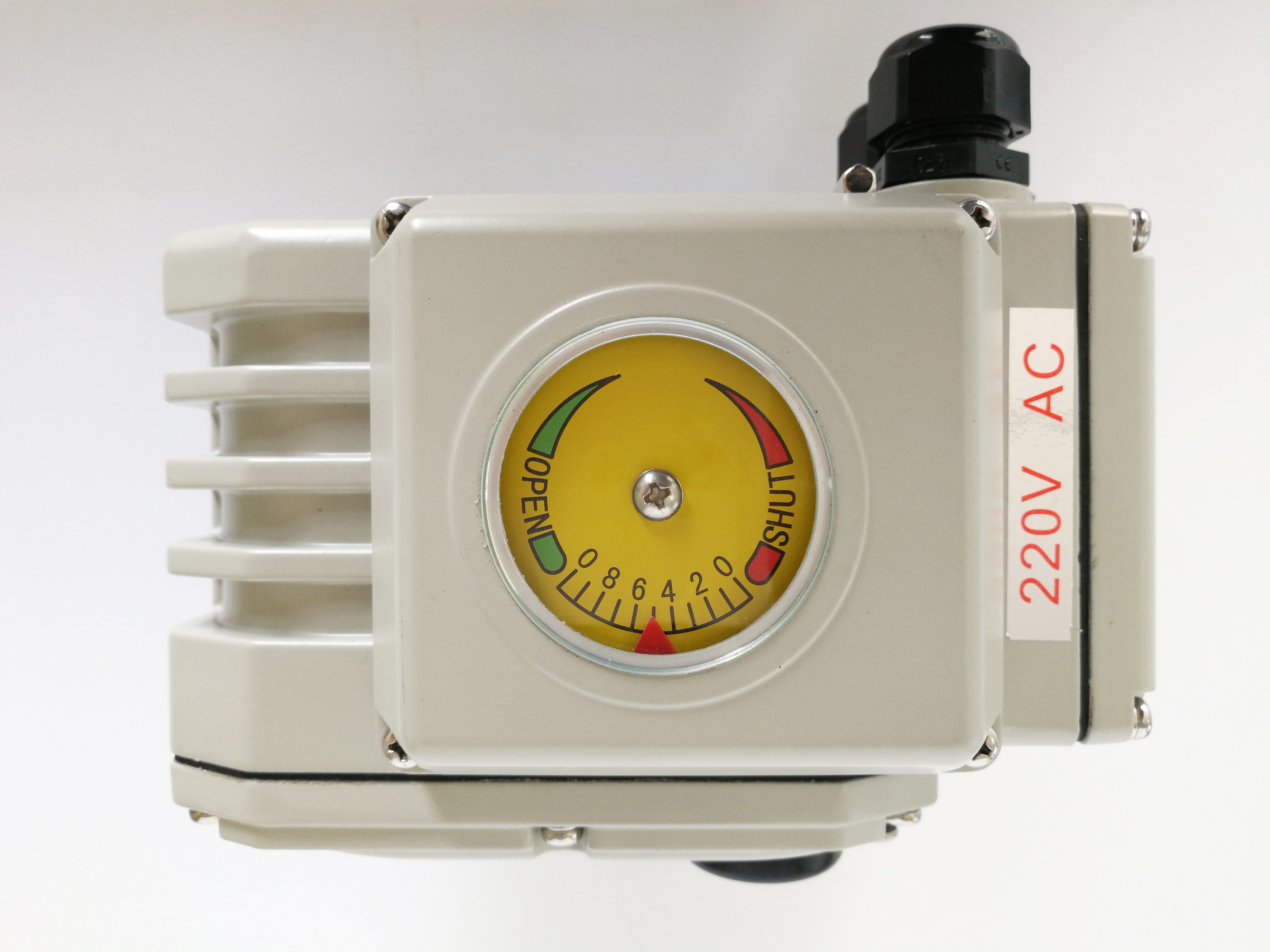

CSA IP67 Compact 90° AC24V 200Nm έξυπνος ηλεκτρικός ενεργοποιητής

Συμπαγής έξυπνος ηλεκτρικός ενεργοποιητής/έλεγχος δοκιμής ροπής προστασίας έναντι της ροπής

DCL-05E~250E παράμετροι.pdf

Χαρακτηριστικά

• Τέταρτη στροφή με μηχανικά όρια
• Ολοκληρωμένος σχεδιασμός κινητήρα/κιβωτίου ελέγχου/περιβλήματος για να κάνει ολόκληρο τον ενεργοποιητή συμπαγή
• Προστασία από τη ροπή από τη λειτουργία δοκιμής ροπής του έξυπνου ελεγκτή με πλήρη γλάστρα
• EMC υψηλής απόδοσης με EFT, ESD και υπέρταση υψηλής τάσης δοκιμασμένο για πακέτο ελέγχου
• Μοτέρ βαρέως τύπου με θερμική προστασία υπερφόρτωσης
• Σκληρό περίβλημα από χυτό αλουμίνιο υψηλής πίεσης με προστασία από τις καιρικές συνθήκες IP67 και NEMA 4X
• Διατίθεται δείκτης θέσης βαλβίδας/επίπεδος δείκτης ή κυρτός δείκτης
• Χειροκίνητη παράκαμψη με κλειδί ή χειροτροχό
• Πιστοποίηση CSA ανά πρότυπο UL και CSA/Σήμανση CE/Επιτυχημένο RoHS 3.0

Προσδιορισμός

Περιγραφή

Το DCL Smart Modulating Electric Actuator είναι ενσωματωμένο με έναν ρυθμιστή θέσης Electric Positioning System (EPS), όπου η γωνία περιστροφής του κινητήριου άξονα εξόδου διατηρεί μια ακριβή γραμμική αναλογική σχέση με το σήμα ελέγχου εισόδου — διαθέσιμο σε πρωτόκολλα σήματος 4–20 mA, 2–10 V ή 1–5 V.

Ο έξυπνος ελεγκτής διαθέτει επίσης λειτουργία παρακολούθησης ρεύματος κινητήρα σε πραγματικό χρόνο. Σε περίπτωση ακινητοποίησης του κινητήρα, το ρεύμα λειτουργίας θα παρουσιάσει απότομη, σημαντική αύξηση. Ο ελεγκτής είναι προγραμματισμένος να διακόπτει την τροφοδοσία του κινητήρα ακριβώς 3 δευτερόλεπτα μετά την ανίχνευση αυτού του κύματος ρεύματος. Αυτό αποτελεί έναν ηλεκτρονικό μηχανισμό προστασίας από υπερβολική ροπή, ο οποίος προσφέρει ανώτερη ακρίβεια σε σύγκριση με τις παραδοσιακές μηχανικές λύσεις προστασίας από υπερβολική ροπή.

Όλοι οι ενεργοποιητές έχουν υποβληθεί σε αυστηρούς ελέγχους πιστοποίησης τρίτων από την CSA, σε πλήρη συμμόρφωση με τα βιομηχανικά πρότυπα τόσο της UL όσο και της CSA. Η βαθμολογία συνεχούς κύκλου λειτουργίας για ολόκληρη τη σειρά προϊόντων υπερβαίνει το 70%. Επιπλέον, το σύστημα ρυθμιστή θέσης EPS ενσωματώνει μια λειτουργία αυτόματης βαθμονόμησης, η οποία εξαλείφει αποτελεσματικά το φαινόμενο «κυνήγι» (ταλάντωση γύρω από τη θέση ρύθμισης) και παρέχει ένα τυπικό σήμα εξόδου για παρακολούθηση θέσης σε πραγματικό χρόνο.
