CE/CSA Ultra Small Electric AC24VDC Quarter Turn Actuator

  • CE/CSA Ultra Small Electric AC24VDC Quarter Turn Actuator
Τόπος καταγωγής WUHAN, ΚΊΝΑ
Μάρκα DCL
Πιστοποίηση CE/ROHS/CSA/IP67
Αριθμό μοντέλου DCL-02G
Ποσότητα παραγγελίας min 1 τεμ
Συσκευασία λεπτομέρειες Χαρτοκιβώτιο/Παλέτα
Χρόνος παράδοσης 7 εργάσιμες ημέρες
Όροι πληρωμής D/P, T/T, Western Union,
Δυνατότητα προσφοράς 5000 τμχ/μήνα
Λεπτομέρειες
Τυποποιημένη ώρα/ροπή 15s/18nm Προαιρετική ώρα/ροπή 7s/9nm 60s/18nm
Συνολικό Βάρος 1,2 KG Τροφοδοτικό 24VDC / 12VDC προαιρετικά
Ισχύς κινητήρα 8W Θερμοκρασία περιβάλλοντος -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F
Γωνία εγκατάστασης 360° Βαθμός προστασίας IP67 NEMA4/4X
Επισημαίνω

Ενεργοποιητής στροφής τεταρτημόρου μικρού μεγέθους

,

24V DC quarter turn actuator

,

CE CSA certified quarter turn actuator
Αφήστε ένα μήνυμα
Περιγραφή προϊόντων
Ηλεκτρικός ενεργοποιητής περιστροφής 1/4 στροφής από κράμα αλουμινίου 24VDC/12VDC

DCL-02 διαστάσεις και παράμετροι.pdf

Χαρακτηριστικά
  • Τυπική περιστροφή 1/4 στροφής, γωνία περιστροφής μικρότερη από 360° προαιρετική
  • Κινητήρας βούρτσας μόνιμου μαγνήτη από υλικό σπάνιων γαιών, τέλεια ανθεκτικότητα, πολύ χαμηλή αύξηση θερμοκρασίας κατά τη λειτουργία
  • Αδιάβροχο κάλυμμα περιβλήματος με βαθμό IP67 για εσωτερική και εξωτερική χρήση
  • Δύο επιπλέον τερματικοί διακόπτες για επιβεβαίωση θέσης βαλβίδας
  • Αυτοασφάλιση κατά την απενεργοποίηση
  • Ισχυρό σύστημα γραναζιών με μεταλλικά γρανάζια μαλακής νίτρωσης
  • Χειροκίνητη λειτουργία με λαβή
  • Σήμανση CE/Δοκιμή RoHS 3/Καταχώριση CSA
Περιγραφή

Το DCL-02G εφαρμόζεται ευρέως σε βιομηχανικά περιβάλλοντα υψηλής ασφάλειας όπου απαιτείται τροφοδοτικό ασφαλείας 24VDC ή 12VDC. Ο σχεδιασμός χαμηλής τάσης εξαλείφει αποτελεσματικά τον κίνδυνο, διασφαλίζοντας μέγιστη ασφάλεια για το προσωπικό στο χώρο.

Ο ενεργοποιητής είναι εξοπλισμένος με κινητήρα μόνιμου μαγνήτη σπάνιων γαιών, παρέχοντας σημαντικά ισχυρότερη μαγνητική ροή σε σύγκριση με τους συμβατικούς κινητήρες μαγνητών φερρίτη. Αυτό επιτρέπει υψηλότερη ροπή εξόδου σε μια πιο συμπαγή δομή, επιτυγχάνοντας ανώτερη πυκνότητα ισχύος.

Επιπλέον, ο κινητήρας είναι σχεδιασμένος για εξαιρετική σταθερότητα φορτίου. Σε αντίθεση με τους τυπικούς κινητήρες DC, οι οποίοι παρουσιάζουν μείωση ταχύτητας υπό βαρύ φορτίο ή υπερβολική ταχύτητα υπό ελαφρύ φορτίο, το DCL-02G διατηρεί σταθερή ταχύτητα λειτουργίας ακόμη και υπό μεταβαλλόμενες συνθήκες φορτίου. Αυτό εξασφαλίζει ομαλό έλεγχο της βαλβίδας, ελάχιστο αντίκτυπο κραδασμών και αξιοσημείωτα χαμηλή αύξηση θερμοκρασίας κατά τη λειτουργία.

Το αποτέλεσμα είναι αξιόπιστη, αποδοτική και ασφαλής απόδοση σε απαιτητικές εφαρμογές.

Παράμετροι Απόδοσης
Παράμετροι Απόδοσης



Τύπος DCL-02 DCL-MZZ(Πολλαπλές στροφές)
Ισχύς DC24V AC24V AC110V AC220V DC24V
Ισχύς Κινητήρα 8W 6W 6W 6W 20W
Ονομαστικό Ρεύμα 0.7A 1.3A 0.3A 0.15A 1.1A
Τυπικός Χρόνος/Ροπή 15S/18Nm 18Nm
Προαιρετικός Χρόνος/Ροπή 7S/9Nm 60S/18Nm 　
Γωνία Περιστροφής ή στροφές 0~900 3r/min
Διαθέσιμο Κύκλωμα Ελέγχου Τύπος G Τύπος A,B Τύπος A,B ,E , 　
Συνολικό Βάρος 1.2kg
Αντίσταση Μόνωσης 100MΩ/250VDC 100MΩ/500VDC 100MΩ/250VDC
Κλάση Τάσης Αντοχής 500VAC 1 λεπτό 1500VAC 1 λεπτό 500VAC 1 λεπτό
Κλάση Προστασίας IP67
Γωνία Εγκατάστασης 3600 σε οποιαδήποτε γωνία
Ηλεκτρική Διασύνδεση Καλώδιο 7 πυρήνων για σύνδεση
Θερμοκρασία Περιβάλλοντος -25~+55℃
Ασφάλεια 2A 3A 1A 1A 2A

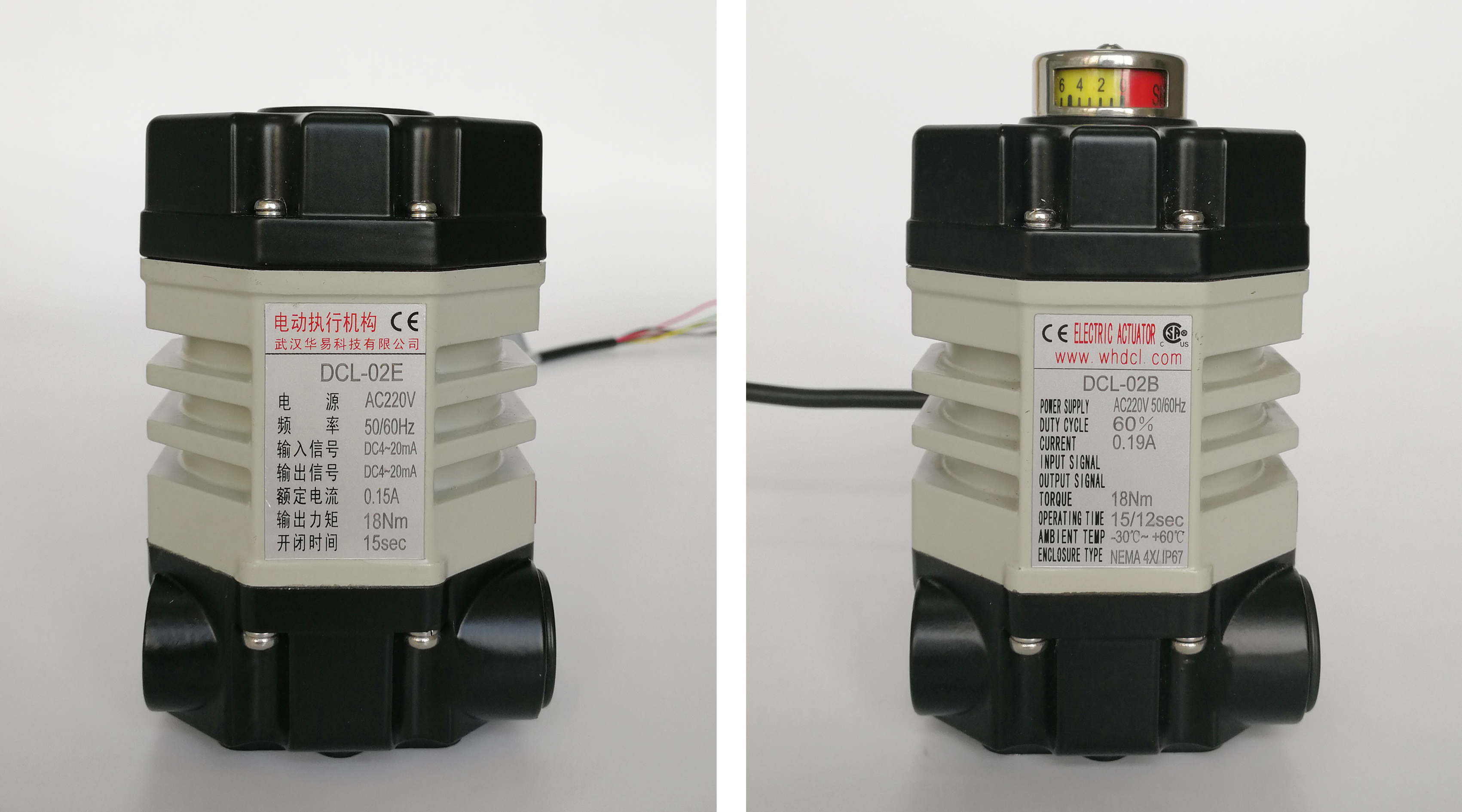

CE/CSA Ultra Small Electric AC24VDC Quarter Turn Actuator
