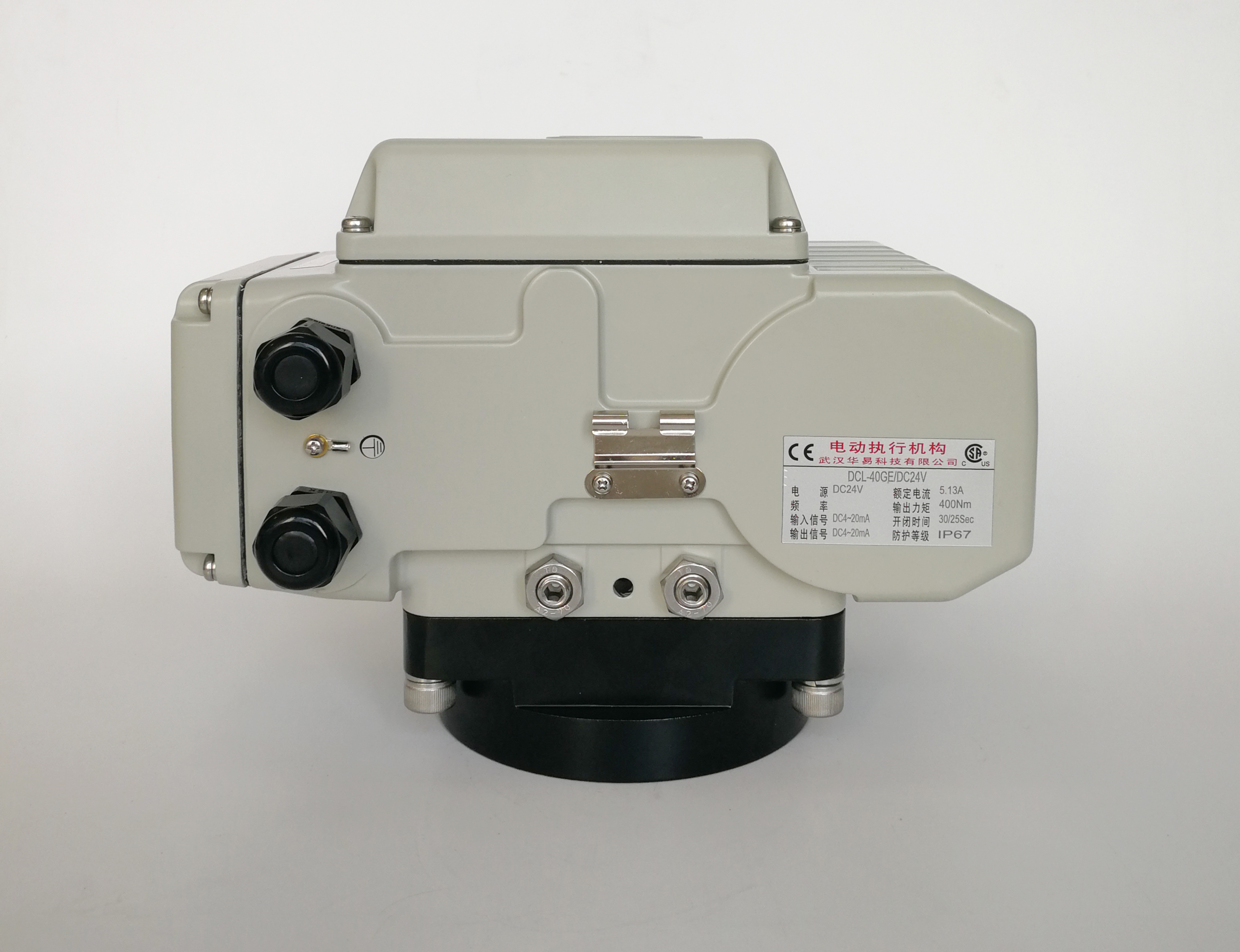

IP67 CE Modulating DC24V Brushless Quarter Turn Electric Actuator

  • IP67 CE Modulating DC24V Brushless Quarter Turn Electric Actuator
Τόπος καταγωγής WUHAN, ΚΊΝΑ
Μάρκα DCL
Πιστοποίηση CE/ROHS/CSA/IP67
Αριθμό μοντέλου DCL-10GE/40GE
Ποσότητα παραγγελίας min 1 τεμ
Συσκευασία λεπτομέρειες Χαρτοκιβώτιο/Παλέτα
Χρόνος παράδοσης 7 εργάσιμες ημέρες
Όροι πληρωμής D/P, T/T, Western Union,
Δυνατότητα προσφοράς 5000 τμχ/μήνα
Λεπτομέρειες
Χρόνος δράσης 15s/30s Ροπή εξόδου 0~600Nm
Σήμα εισόδου 4-20MADC Σήμα εξόδου 4-20MADC
Τροφοδοτικό 24 Vdc Γωνία εγκατάστασης 360°
Ισχύς κινητήρα 30W/70W Συνολικό Βάρος 4.5kg/9.5kg
θερμοκρασία περιβάλλοντος -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F Βαθμός προστασίας IP67 NEMA4/4X
Επισημαίνω

IP67 ηλεκτρικός ενεργοποιητής

,

Δραστηριώδης κινητήρας DC24V χωρίς βούρτσα

,

Ενεργοποιητής διαμόρφωσης με πιστοποίηση CE
Αφήστε ένα μήνυμα
Περιγραφή προϊόντων
Ηλεκτρομηχανικός ενεργοποιητής τετάρτου στροφής DC χωρίς ψήκτρες με ρύθμιση

DCL-10GE 40GE διαστάσεις και παράμετροι.pdf

Χαρακτηριστικά
  • Η ροπή μπορεί να ρυθμιστεί με ακρίβεια εντός ενός συγκεκριμένου εύρους
  • Βαρέως τύπου κινητήρας DC χωρίς ψήκτρες, χαμηλή αύξηση θερμοκρασίας, μεγαλύτερη διάρκεια ζωής, παρέχει υψηλή ροπή εκκίνησης και πολύ μικρή αδράνεια
  • Έλεγχος δοκιμής ροπής και προστασία υπερβολικής ροπής μέσω ρεύματος
  • Ενσωματωμένος συμπαγής έξυπνος αναλογικός ελεγκτής σερβοκινητήρα σε πλαστική συσκευασία ρητίνης
  • Ανθεκτικό περίβλημα από κράμα αλουμινίου IP 67, προστασία από σκόνη και νερό
  • Χειροκίνητη παράκαμψη
  • Άμεση εγκατάσταση ISO5211
  • Πρότυπο UL/CSA εγκεκριμένο/Σήμανση CE/Συμμόρφωση RoHS 3
Περιγραφή

Το DCL-10GE/40GE τροφοδοτείται από 24VDC και ελέγχεται αναλογικά από σήμα εισόδου 4-20mA ή 2-10V. Ο ενσωματωμένος κινητήρας DC χωρίς ψήκτρες προσφέρει σημαντικά πλεονεκτήματα για εφαρμογές ενεργοποιητών. Χάρη στον ρότορα μόνιμου μαγνήτη του, η αύξηση της θερμοκρασίας του κινητήρα είναι 20°C χαμηλότερη από αυτή ενός τυπικού κινητήρα AC, εξασφαλίζοντας ελάχιστη παραγωγή θερμότητας ακόμη και κατά τη διάρκεια συχνών εκκινήσεων. Σχεδιασμένος με υψηλή ροπή εκκίνησης και ισχυρή ικανότητα υπερφόρτωσης, ο ενεργοποιητής μπορεί να υποστηρίξει έως και 1.200 λειτουργίες ανά ώρα.

Επιπλέον, ο κινητήρας DC χωρίς ψήκτρες λειτουργεί χωρίς μηχανική τριβή και διαθέτει αντίστροφο ηλεκτρομαγνητικό φρενάρισμα. Για τη βελτίωση της ακρίβειας τοποθέτησης (με περιθώριο σφάλματος μικρότερο από ±1%) και τη μείωση των δονήσεων, ο κινητήρας επιβραδύνει αυτόματα καθώς πλησιάζει το καθορισμένο σημείο στόχο.

Σε περίπτωση μπλοκαρισμένης βαλβίδας που απαιτεί υψηλότερη από τη συνήθη ροπή, ο ενεργοποιητής της σειράς GE χρησιμοποιεί μια έξυπνη λειτουργία ανάκτησης: θα αντιστρέψει αυτόματα ελαφρώς, στη συνέχεια θα περιστραφεί προς τα εμπρός με χαμηλότερη ταχύτητα και υψηλότερη ροπή για να ξεπεράσει το εμπόδιο μέχρι η βαλβίδα να κινηθεί ομαλά με την κανονική ταχύτητα λειτουργίας.

Παράμετροι Απόδοσης
Τύπος DCL-10GE DCL-40GE

DC24V±10% DC24V±10%
Ισχύς Κινητήρα 30W 70W
Μέγιστο Ρεύμα 3.3A 1.8A 8.9A 6.6A
Χρόνος Ενέργειας 15S 30S 15S 30S
Ροπή Εξόδου 0~100Nm Προαιρετικό 100~400Nm Προαιρετικό 100~600Nm Προαιρετικό
Συνολικό Βάρος 4.5kg 9.5kg
Σήμα Εισόδου 4~20mADC
Σήμα Εξόδου 4~20mADC
Βασικό Σφάλμα όχι περισσότερο από ±1%
Σφάλμα Παλινδρόμησης Όχι περισσότερο από 1%
Νεκρός Χώρος 0.5~5.0% ρυθμιζόμενο
Χαρακτηριστικό Απόσβεσης 0 φορές
Σφάλμα Επανάληψης στον Ενεργοποιητή ≤1%
Γωνία Περιστροφής 0~900 Ρυθμιζόμενο
Αντίσταση Μόνωσης 100MΩ/250VDC
Κλάση Αντοχής Τάσης 500VAC 1 λεπτό
Κλάση Προστασίας IP67
Γωνία Εγκατάστασης 3600 σε οποιαδήποτε γωνία
Ηλεκτρική Διασύνδεση Δύο αδιάβροχοι σύνδεσμοι καλωδίων G1/2, ένας για τη γραμμή τροφοδοσίας και ένας για τη γραμμή σήματος
Θερμοκρασία Περιβάλλοντος -25~+55℃
Προαιρετική Λειτουργία Θερμαντήρας/Παθητικός διακόπτης επαφής/Ενδεικτική λυχνία θόλου
