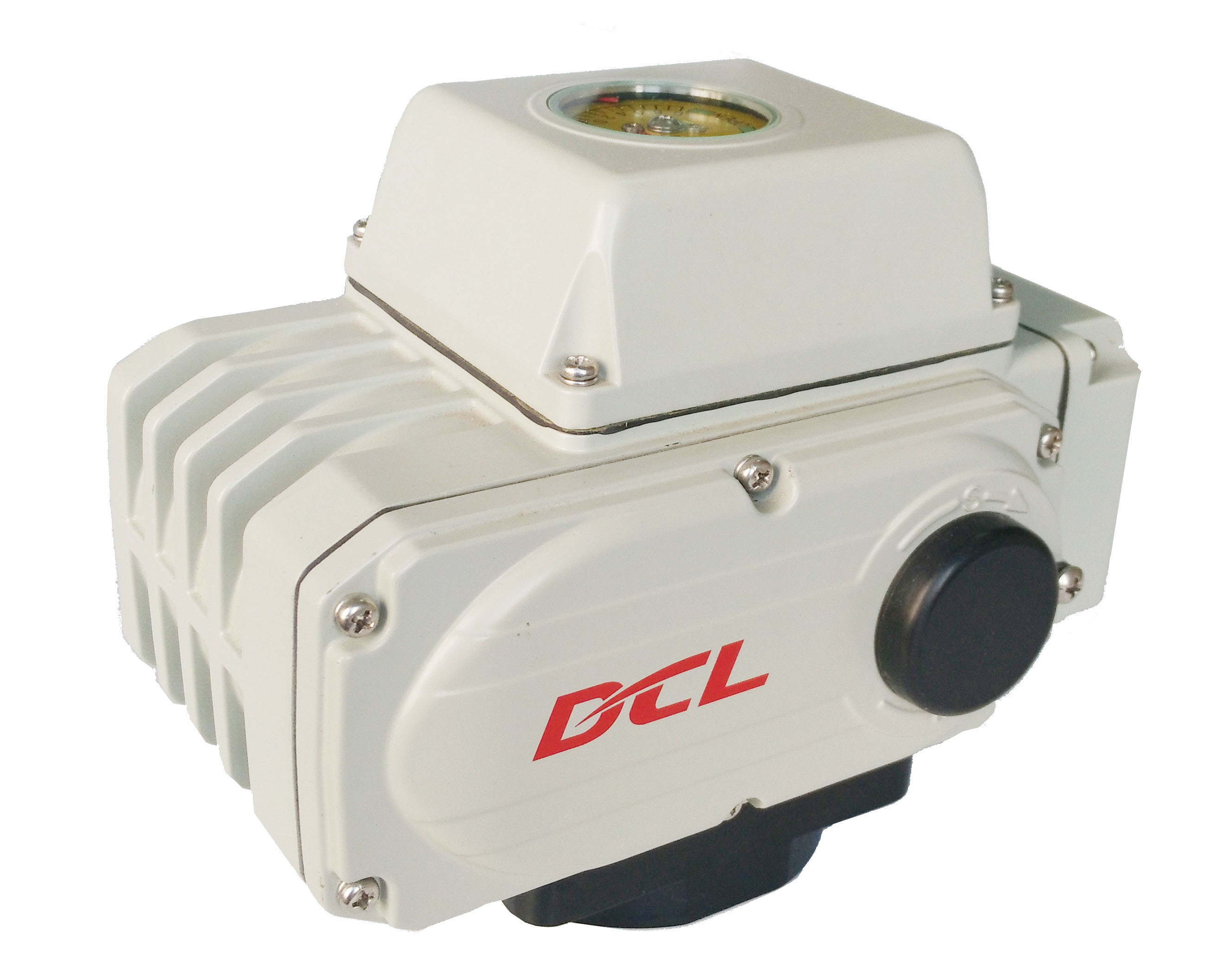

IP67 Ανθεκτικός στις καιρικές συνθήκες ηλεκτρικός ενεργοποιητής τεταρτημερούς στροφής 16·3000 Nm

• Τυπική ροπή εξόδου από 16 έως 3000 Nm, με μέγιστη ροπή από 24 έως 3900 Nm.
• Κατηγορία IP67, με IP68 διαθέσιμη σε επιλεγμένες διαμορφώσεις.
• Διορισμένο εύρος θερμοκρασίας περιβάλλοντος από -25 °C έως +55 °C.
• Σχεδιασμένα για βαλβίδες σφαίρας, βαλβίδες πεταλούδας και άλλες εφαρμογές τεταρτοστροφής.
• ISO 5211 διεπαφές άμεσης τοποθέτησης, με διαστάσεις φλάντζης και κίνησης ανάλογα με το μοντέλο.
• Διαθέσιμο με έλεγχο ενεργοποίησης-αποσύνδεσης, θέση-ανάδρασης ή διαμόρφωσης.
• Οι εκδόσεις διαμόρφωσης αποδέχονται είσοδο 4·20 mA, 1·5 VDC ή 2·10 VDC και παρέχουν ανατροφοδότηση 4·20 mA.
• Το βασικό σφάλμα διαμόρφωσης δεν υπερβαίνει το ±1%, με σφάλμα επαναληψιμότητας που δεν υπερβαίνει το 1%.
• Δίπλωμα τροφοδοσίας DC12V, DC24V, AC24V, AC110V, AC220V και AC380V ανάλογα με το μοντέλο.
• Προαιρετική λειτουργία Modbus RTU, προστασία κατά της υπερβολικής ροπής, θέρμανση κατά της συμπύκνωσης, χειροκίνητη λειτουργία και ασφαλή επιστροφή.
• Τα επιλεγμένα μοντέλα γρήγορου ανοίγματος παρέχουν χρόνο λειτουργίας 90° τόσο μικρό όσο δύο δευτερόλεπτα με την καθορισμένη ροπή.
• Δράση 1/4 στροφής με μηχανικά όρια
• Αυτοματοποιημένη βαλβίδα σφαίρας και βαλβίδα πεταλούδας για ρύθμιση ή διακοπή ροής
• Όλες οι μπρούτζινα κράμα σκουλήκι τομέα ελαστικό είναι πολύ ανθεκτικό και αντοχή σε υψηλή δύναμη τριβή
• Περισσότεροι από 10000 πλήρεις κύκλοι ζωής ανοικτών και κλειστών με πλήρες ονομαστικό φορτίο με συντελεστή 80%
• Σύνθετο μέγεθος για τον οριακό χώρο με ανθεκτικό σε καιρικές συνθήκες περίβλημα από κράμα αλουμινίου τύπου IP67/4X
• Ασφάλεια από τη διάβρωση ανθεκτικό κράμα αλουμινίου με θερμικά συνδεδεμένη επικάλυψη από πολυεστέρα
• Όλες οι μεταλλικές μηχανές με αυτοκλείδωτο μηχανοκίνητο μηχάνημα
• Οπτικός δείκτης θέσης βαλβίδας
• Δύο ηλεκτρικοί διακόπτες ορίου για την επιβεβαίωση της θέσης της βαλβίδας, χωρίς να απαιτείται πρόσθετη πέδη
• Ο Allen χειρίζεται χειροκίνητη παράκαμψη.
• CSA καταχωρισμένη/συμμορφούμενη με UL/μαρκωμένη CE/δοκιμασμένη RoHS 3.0
• Ενημέρωση:Τα μοντέλα παροχής ρεύματος DC12V DCL-02, DCL-05, DCL-10 και DCL-20 έχουν λάβει πιστοποίηση CSA.
• Ενημέρωση:Τα μοντέλα τροφοδοσίας DC24V DCL-100/200/300 δεν έχουν λάβει την πιστοποίηση CSA.

Ο αδιάβροχος ηλεκτρικός ενεργοποιητής DCL τεταρτοστροφής είναι σχεδιασμένος για αυτοματοποίηση βαλβίδων στην επεξεργασία νερού, στα συστήματα λυμάτων, HVAC, αυτοματοποίηση κτιρίων, παραγωγή ενέργειας, ναυτικό εξοπλισμό,Επεξεργασία χαρτιού και γενικές βιομηχανικές εφαρμογές.

Η σειρά περιλαμβάνει μοντέλα από DCL-02 έως DCL-300, με τυποποιημένη ροπή εξόδου από 16 έως 3000 Nm. Το IP67 είναι τυποποιημένο στην κύρια σειρά προϊόντων, ενώ το IP68 είναι διαθέσιμο σε επιλεγμένες διαμορφώσεις.Η αναφερόμενη περιοχή θερμοκρασίας περιβάλλοντος είναι -25°C έως +55°C.

Η ISO 5211 διαθέτει διεπαφές άμεσης τοποθέτησης για συμβατές βαλβίδες σφαίρας, βαλβίδες πεταλούδας και άλλες περιστρεφόμενες βαλβίδες.Το ύψος του στελέχους της βαλβίδας και η απαιτούμενη ροπή λειτουργίας πρέπει να ελέγχονται πριν από την παραγγελία.

Οι ρυθμίσεις ελέγχου περιλαμβάνουν λειτουργία ενεργοποίησης και απενεργοποίησης, ανάδραση παθητικής επαφής, ανάδραση αντίστασης και έλεγχο διαμόρφωσης.Διοίκηση 1 ∆5 VDC ή 2 ∆10 VDC και παροχή ανατροφοδότησης θέσης βαλβίδας 4 ∆20 mAΤο καθορισμένο βασικό σφάλμα δεν υπερβαίνει το ±1%, με σφάλμα επαναληψιμότητας όχι μεγαλύτερο από 1%.

Οι προαιρετικές λειτουργίες περιλαμβάνουν έναν θερμαντήρα κατά της συμπύκνωσης για υγρά περιβάλλοντα, επικοινωνία Modbus RTU, προστασία από υπερβολική ροπή, χειροκίνητη λειτουργία και ασφαλή επιστροφή αποθηκευμένης ενέργειας.Το IP68 δεν θα πρέπει να ερμηνεύεται ως έγκριση για μόνιμη υποβρύχια λειτουργία, εκτός εάν επιβεβαιωθεί ξεχωριστά το απαιτούμενο βάθος και η διάρκεια βύθισης..
