Ηλεκτρικός ενεργοποιητής CSA IP67 18Nm υπομίνιature τετάρτου στροφής

• Τυπική ισχύς 18 Nm με χρόνο λειτουργίας 15 δευτερολέπτων.

• Μέγιστη ροπή 24 Nm.

• Προαιρετικές ρυθμίσεις λειτουργίας 7 s/9 Nm και 30 s/25 Nm.

• Ρυθμίσιμη κίνηση 0 ̊ 90° για μικρές βαλβίδες σφαίρας και πεταλούδας.

• Σύνθετο σχέδιο 1,2 kg για εξοπλισμό με περιορισμένο χώρο εγκατάστασης.

• Κεφάλαιο IP67 με καθορισμένο εύρος θερμοκρασίας περιβάλλοντος από -25°C έως +55°C.

• Δίπλωμα τροφοδοσίας DC12V, DC24V, AC24V, AC110V και AC220V ανά μοντέλο.

• Επιλογές χειρισμού ενεργοποίησης και απενεργοποίησης, ενδιάμεσης θέσης και διαμόρφωσης.

• ISO 5211 F03, F04 και F05 διεπαφές άμεσης τοποθέτησης.

• 9*9 mm και 11*11 mm επιλογές τετραγωνικών κινητήρων για ράβδους βαλβίδων ύψους έως 16 mm.

• Εγκατάσταση μέσω 360° και σύνδεση καλωδίου επτά πυρήνων.

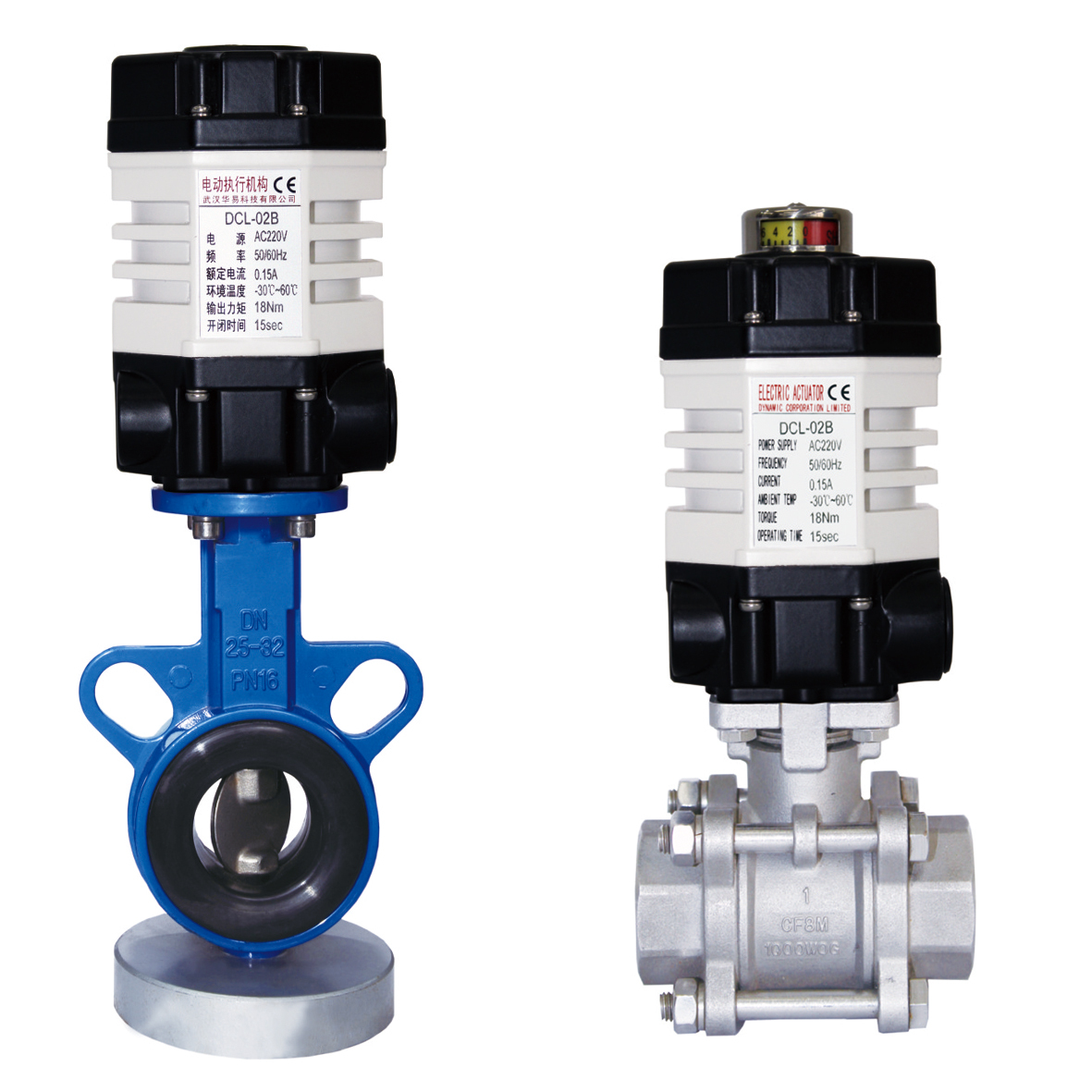

Ο DCL-02 είναι ένας μικροσκοπικός ηλεκτρικός ενεργοποιητής τετάρτου στροφής με βάρος περίπου 1,2 kg.Βαλβίδες πεταλούδας και άλλες συσκευές που απαιτούν ρυθμιζόμενη περιστροφή 0 ̊90°.

Η τυποποιημένη διαμόρφωσή του παρέχει ροπή εξόδου 16 Nm με χρόνο λειτουργίας 15 δευτερολέπτων, ενώ η καθορισμένη μέγιστη ροπή είναι 24 Nm.Οι προαιρετικές διαμορφώσεις περιλαμβάνουν 7 δευτερόλεπτα σε 9 Nm και 30 δευτερόλεπτα σε 25 Nm, επιτρέποντας την προσαρμογή της ταχύτητας λειτουργίας στην απαιτούμενη ροπή της βαλβίδας.

Ο ενεργοποιητής έχει περίβλημα IP67 και καθορισμένο εύρος θερμοκρασίας περιβάλλοντος από -25 °C έως +55 °C. Τυπικές εφαρμογές περιλαμβάνουν επεξεργασία νερού, HVAC, αυτοματισμό κτιρίων, συστήματα πυρκαγιάς-νερού,Βιομηχανικός εξοπλισμός και μικρά αυτοματοποιημένα συστήματα αγωγών.

Οι διεπαφές άμεσης τοποθέτησης ISO 5211 F03, F04 και F05 είναι διαθέσιμες με τετράγωνα κίνησης 9*9 mm ή 11*11 mm. Το επιτρεπόμενο ύψος του στελέχους της βαλβίδας είναι έως 16 mm.Οι διαστάσεις του στελεχίου και η πραγματική ροπή λειτουργίας πρέπει να ελέγχονται πριν από την παραγγελία, αντί να επιλέγεται ο κινητήρας μόνο με βάση τη ονομαστική διάμετρο της βαλβίδας..

Ανάλογα με το κύκλωμα τροφοδοσίας και ελέγχου, το DCL-02 μπορεί να παρέχει λειτουργία ενεργοποίησης-κλείσματος, έλεγχο ενδιάμεσης θέσης ή έλεγχο διαμόρφωσης.Διάταξη 1, καθιστώντας τον κινητήρα κατάλληλο για συμπαγές εξοπλισμό και συστήματα αυτοματισμού βαλβίδων χαμηλής τάσης.

• Λειτουργία τριμηνιαίας στροφής
• Δύο βοηθητικοί διακόπτες ορίου για την επιβεβαίωση της θέσης της βαλβίδας
• Δύσκολη στερέωση από χυτοειδές αλουμίνιο υψηλής πίεσης με αντοχή σε καιρικές συνθήκες IP67 και NEMA 4X
• Μη αεριζόμενος κινητήρας με υψηλή ροπή εκκίνησης και μικρή δύναμη αδράνειας
• Όλο το μεταλλικό αυτοκλειδωτικό ελαστικό τρένο, παραμένει στην τελευταία γνωστή θέση μετά την απώλεια ισχύος
• Διαθέσιμος δείκτης θέσης βαλβίδας/καθαρός δείκτης ή ανώμαλος δείκτης
• Εγχειρίδιο παράκαμψης
• Τύπος ISO5211 άμεση εγκατάσταση
• Πιστοποιημένο CSA σύμφωνα με το UL 429 και το CSA C22.2, σήμα CE
