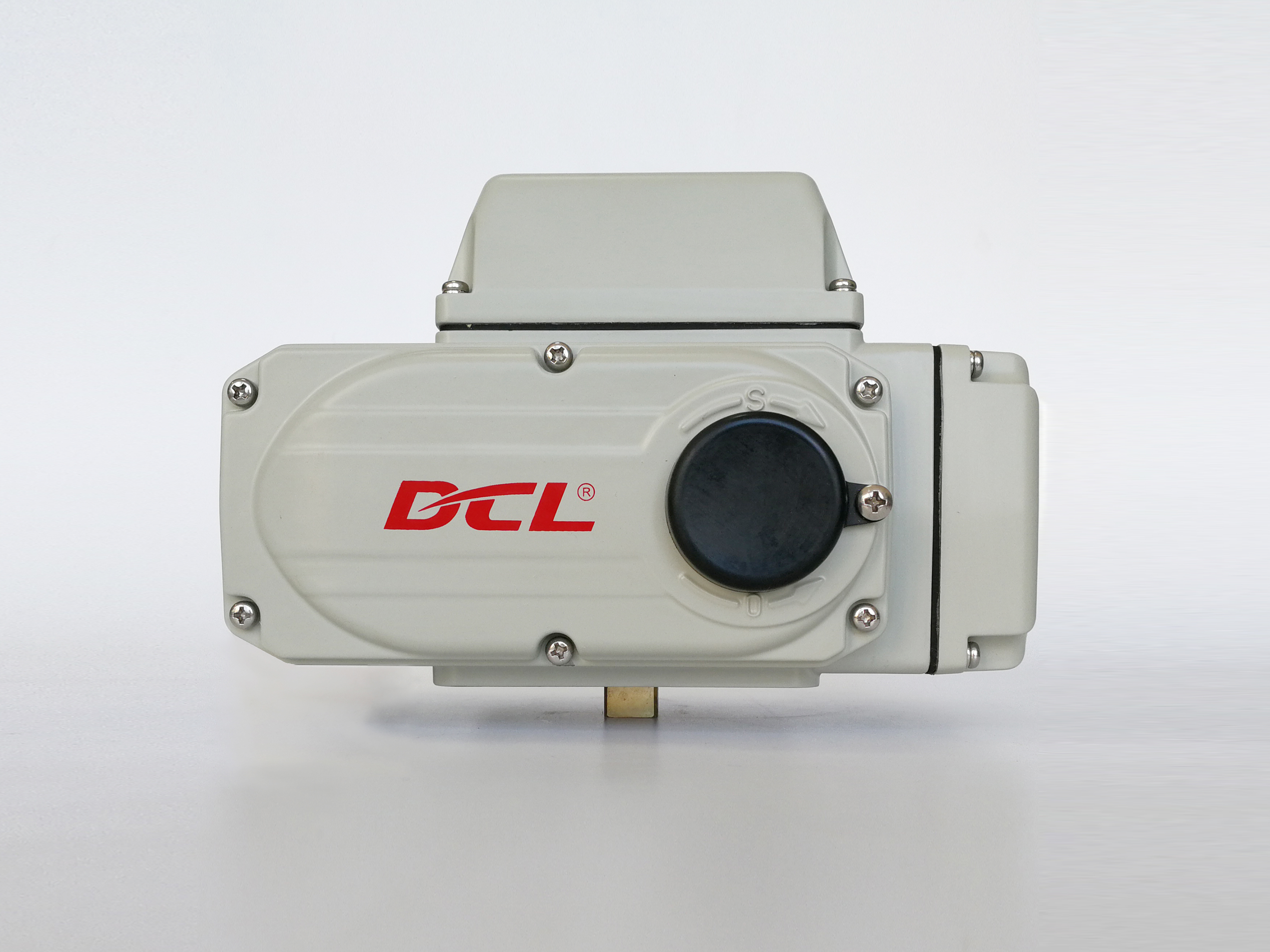

IP67 Ηλεκτρικός ενεργοποιητής γρήγορου ανοίγματος 2 8 s 25 80 Nm

Χαρακτηριστικά Προϊόντος DCL-K10

• Διαθέσιμο σε διαμορφώσεις 25 Nm/2 s, 50 Nm/4 s και 80 Nm/8 s.

• Ρυθμιζόμενη διαδρομή 0–90°; οι χρόνοι λειτουργίας βασίζονται σε πλήρη διαδρομή 90°.

• Υποστηρίζει DC24V, AC24V, AC110V, AC220V και AC380V.

• Κύκλωμα ελέγχου Τύπου G για λειτουργία DC24V.

• Κυκλώματα ελέγχου Τύπου A/B για AC24V, AC110V και AC220V.

• Τριφασικό κύκλωμα ελέγχου Τύπου H για AC380V.

• IP67 ως στάνταρ, με IP68 προαιρετικό.

• Δηλωμένο εύρος θερμοκρασίας περιβάλλοντος από -25°C έως +55°C.

• Διεπαφές άμεσης τοποθέτησης ISO 5211 F05/F07.

• Επιλογές τετραγώνου κίνησης 9×9, 11×11 και 14×14 mm.

• Δύο αδιάβροχοι σύνδεσμοι καλωδίων G1/2 για καλωδίωση τροφοδοσίας και σήματος.

• Προαιρετική αντίσταση συμπύκνωσης, ενδεικτικό θόλου και χειροκίνητη λειτουργία.

Βασικές Προδιαγραφές

Περιγραφή Προϊόντος

Το DCL-K10 είναι ένας ηλεκτρικός ενεργοποιητής γρήγορου ανοίγματος για μικρές βαλβίδες τετάρτου στροφής και αυτοματοποιημένο εξοπλισμό που απαιτεί καθορισμένο σύντομο χρόνο απόκρισης. Οι διαθέσιμες διαμορφώσεις παρέχουν πλήρη διαδρομή 90° στα 25 Nm σε δύο δευτερόλεπτα, 50 Nm σε τέσσερα δευτερόλεπτα ή 80 Nm σε οκτώ δευτερόλεπτα.

Οι επιλογές τροφοδοσίας περιλαμβάνουν DC24V, AC24V, AC110V, AC220V και AC380V. Το κύκλωμα ελέγχου εξαρτάται από την τροφοδοσία: ο Τύπος G χρησιμοποιείται για DC24V, ο Τύπος A/B για τις αναφερόμενες μονοφασικές εκδόσεις AC και ο Τύπος H για τριφασική λειτουργία AC380V.

Ο ενεργοποιητής έχει ρυθμιζόμενη διαδρομή 0–90° και διεπαφές άμεσης τοποθέτησης ISO 5211 F05/F07. Το IP67 είναι στάνταρ, το IP68 είναι προαιρετικό και το δηλωμένο εύρος θερμοκρασίας περιβάλλοντος είναι -25°C έως +55°C. Δύο αδιάβροχοι σύνδεσμοι καλωδίων G1/2 διαχωρίζουν την καλωδίωση τροφοδοσίας και σήματος.

Η διαθέσιμη ροπή σχετίζεται άμεσα με τον χρόνο λειτουργίας. Η έκδοση των δύο δευτερολέπτων παρέχει 25 Nm και δεν πρέπει να περιγράφεται ως ενεργοποιητής 80 Nm δύο δευτερολέπτων. Η σωστή διαμόρφωση πρέπει να επιλέγεται σύμφωνα με τη μέγιστη ροπή λειτουργίας της βαλβίδας και τον απαιτούμενο χρόνο απόκρισης.

Η τεκμηρίωση του προϊόντος αναφέρει ότι το εύρος γρήγορου ανοίγματος δεν είναι κατάλληλο για βαλβίδες πεταλούδας ή άλλες βαλβίδες που απαιτούν αυτοασφαλιζόμενο ενεργοποιητή. Πριν από την επιλογή, οι μηχανικοί θα πρέπει να επιβεβαιώσουν ότι η ροπή της διεργασίας δεν μπορεί να αντιστρέψει την κίνηση της βαλβίδας και να επαληθεύσουν τη φλάντζα στήριξης, το τετράγωνο κίνησης και το ύψος του άξονα της βαλβίδας.
