• Τυπική ισχύς 18 Nm με χρόνο λειτουργίας 15 δευτερολέπτων.

• Μέγιστη ροπή 24 Nm.

• Προαιρετικές ρυθμίσεις λειτουργίας 7 s/9 Nm και 30 s/25 Nm.

• Ρυθμίσιμη κίνηση 0 ̊ 90° για μικρές βαλβίδες σφαίρας και πεταλούδας.

• Σύνθετο σχέδιο 1,2 kg για εξοπλισμό με περιορισμένο χώρο εγκατάστασης.

• Κεφάλαιο IP67 με καθορισμένο εύρος θερμοκρασίας περιβάλλοντος από -25°C έως +55°C.

• Δίπλωμα τροφοδοσίας DC12V, DC24V, AC24V, AC110V και AC220V ανά μοντέλο.

• Επιλογές χειρισμού ενεργοποίησης και απενεργοποίησης, ενδιάμεσης θέσης και διαμόρφωσης.

• ISO 5211 F03, F04 και F05 διεπαφές άμεσης τοποθέτησης.

• 9*9 mm και 11*11 mm επιλογές τετραγωνικών κινητήρων για ράβδους βαλβίδων ύψους έως 16 mm.

• Εγκατάσταση μέσω 360° και σύνδεση καλωδίου επτά πυρήνων.

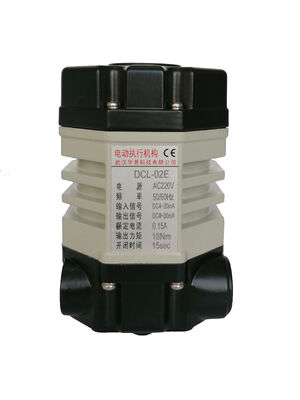

Το DCL-02 είναι ένας συμπαγής ηλεκτρικός ενεργοποιητής βαλβίδας με βάρος περίπου1.2 kg, σχεδιασμένες για μικρές βαλβίδες σφαίρας, βαλβίδες πεταλούδας και άλλο εξοπλισμό που απαιτεί ρυθμιζόμενη0°90° περιστρεφόμενη κίνησηΤο μικρό του αποτύπωμα ταιριάζει στις εφαρμογές αυτοματισμού βαλβίδων όπου ο χώρος εγκατάστασης είναι περιορισμένος.

Δρόμος και χρόνος λειτουργίας

Η τυποποιημένη διαμόρφωση παρέχει16 N·m ροπή εξόδουμεΧρόνος λειτουργίας 15 δευτερολέπτωνΜια προαιρετική διαμόρφωση παρέχει9 N·m σε 7 δευτερόλεπτα, προσφέροντας μια ταχύτερη επιλογή λειτουργίας για εφαρμογές με χαμηλότερες απαιτήσεις ροπής.

Προϋποθέσεις επισκευής και εφαρμογής

Το DCL-02 διαθέτειΚεφάλαιο IP67και εύρος θερμοκρασίας λειτουργίας περιβάλλοντος-25°C έως +55°CΟι εφαρμογές περιλαμβάνουν επεξεργασία νερού, HVAC, αυτοματισμό κτιρίων, συστήματα πυρκαγιάς-νερού και συμπαγές βιομηχανικό εξοπλισμό σωληνώσεων, με την επιφύλαξη των απαιτήσεων του έργου.Η ονομαστική θερμοκρασία περιβάλλοντος ισχύει για το περιβάλλον του ενεργοποιητή, αντί για το υγρό της διαδικασίας.

Διεπαφές άμεσης τοποθέτησης

ISO 5211 F03, F04 και F05Διατίθενται διασύνδεσμοι τοποθέτησης με9 × 9 mm ή 11 × 11 mmΤο επιτρεπόμενο ύψος του στελέχους της βαλβίδας είναιΜέχρι 16 mm.

Προτού παραγγείλετε, ελέγξτε το φλάντζη της βαλβίδας, τις διαστάσεις του στελεχίου, το διαχωρισμό τοποθέτησης και τη ροπή λειτουργίας.

Επιλογές τροφοδοσίας και ελέγχου

Διαθέσιμες πηγές ενέργειας περιλαμβάνουν:12V DC, 24V DC, 24V AC, 110V AC και 220V ACΟι επιλογές ελέγχου περιλαμβάνουν λειτουργία ενεργοποίησης/αποσύνδεσης, στάση ενδιάμεσης θέσης και έλεγχο διαμόρφωσης, ανάλογα με την επιλεγμένη τροφοδοσία και το κύκλωμα.

Οι λειτουργίες ελέγχου εξαρτώνται από τη διαμόρφωση.Επιβεβαιώστε το απαιτούμενο σήμα εντολής, τη διάταξη ανατροφοδότησης και την καλωδίωση πριν ενσωματώσετε τον ενεργοποιητή στο σύστημα ελέγχου.

• Λειτουργία τριμηνιαίας στροφής
• Δύο βοηθητικοί διακόπτες ορίου για την επιβεβαίωση της θέσης της βαλβίδας
• Δύσκολη στερέωση από χυτοειδές αλουμίνιο υψηλής πίεσης με αντοχή σε καιρικές συνθήκες IP67 και NEMA 4X
• Μη αεριζόμενος κινητήρας με υψηλή ροπή εκκίνησης και μικρή δύναμη αδράνειας
• Όλο το μεταλλικό αυτοκλειδωτικό ελαστικό τρένο, παραμένει στην τελευταία γνωστή θέση μετά την απώλεια ισχύος
• Διαθέσιμος δείκτης θέσης βαλβίδας/καθαρός δείκτης ή ανώμαλος δείκτης
• Εγχειρίδιο παράκαμψης
• Τύπος ISO5211 άμεση εγκατάσταση
• Πιστοποιημένο CSA σύμφωνα με το UL 429 και το CSA C22.2, σήμα CE
