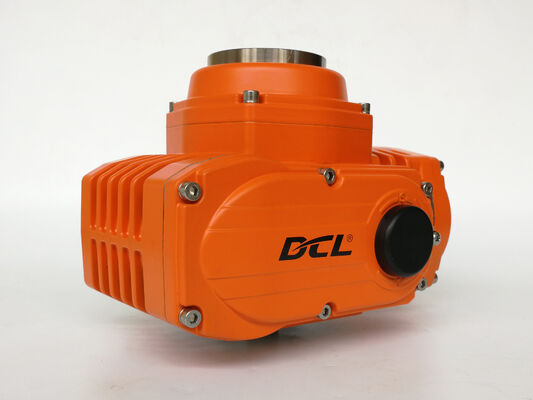

CSA ATEX IP68 50Nm~3000Nm Ηλεκτρικός ενεργοποιητής τετάρτου στροφής ανθεκτικός σε εκρήξεις για αυτοματοποίηση βιομηχανικών βαλβίδων

• Τυπική ροπή εξόδου από 50 έως 3000 Nm, με μέγιστη ροπή από 65 έως 3900 Nm.

• Περίβλημα IP68 και δηλωμένο εύρος θερμοκρασίας περιβάλλοντος από -25°C έως +55°C.

• Οι σημάνσεις προστασίας από έκρηξη περιλαμβάνουν Ex db h IIC T4 Gb και Ex h tb IIIC T135°C Db.

• Οι βαθμολογήσεις Βόρειας Αμερικής περιλαμβάνουν Class I, Division 1, Groups C and D, T5/T6, and Class I, Zone 1.

• Διαθέσιμο με έλεγχο on-off, ανάδραση θέσης ή διαμορφούμενο έλεγχο.

• Οι διαμορφούμενες εκδόσεις δέχονται είσοδο 4–20 mA, 1–5 VDC ή 2–10 VDC και παρέχουν ανάδραση θέσης 4–20 mA.

• Το βασικό σφάλμα διαμόρφωσης δεν υπερβαίνει ±1%, με σφάλμα επαναληψιμότητας όχι μεγαλύτερο από 1%.

• Επιλογές άμεσης τοποθέτησης ISO 5211 και τροφοδοτικά DC12V, DC24V, AC110V, AC220V ή AC380V ανάλογα με το μοντέλο.

• Προαιρετική προστασία υπερβολικής ροπής, θέρμανση κατά της συμπύκνωσης, Modbus RTU και ασφαλής επαναφορά σε περίπτωση βλάβης.

Η σειρά ηλεκτρικών ενεργοποιητών DCL με προστασία από έκρηξη υποστηρίζει αυτοματισμό βαλβίδων τετάρτου στροφής σε πετρελαϊκές και αερίου, πετροχημικές, χημικές, μεταλλουργικές και άλλες βιομηχανικές εφαρμογές. Τα μοντέλα από DCL-Ex05 έως DCL-Ex300 παρέχουν τυπικές ροπές εξόδου από 50 έως 3000 N·m για σφαιρικές βαλβίδες, πεταλούδες, πώματα και άλλες συμβατές περιστροφικές βαλβίδες.

Η σειρά διαθέτει περίβλημα IP68 και καθορισμένο εύρος θερμοκρασίας περιβάλλοντος από −25°C έως +55°C. Οι επιλογές για επικίνδυνες περιοχές περιλαμβάνουν διαμορφώσεις πιστοποιημένες κατά ATEX/IECEx και διαμορφώσεις Class I, Division 1, Groups C and D για τη Βόρεια Αμερική.

Η επιλογή πρέπει να ταιριάζει με την ταξινόμηση αερίου ή σκόνης της εγκατάστασης, τις απαιτήσεις θερμοκρασίας και την ισχύουσα πιστοποίηση. Επιβεβαιώστε το ακριβές μοντέλο, την πλήρη σήμανση προστασίας από έκρηξη και τις συνθήκες πιστοποιητικού πριν από την προδιαγραφή του ενεργοποιητή. Η προστασία IP68 από μόνη της δεν καθιστά κατάλληλη την επικίνδυνη περιοχή.

Οι διαθέσιμες διαμορφώσεις περιλαμβάνουν έλεγχο on/off, ανάδραση κατάστασης ξηρής επαφής, ανάδραση ποτενσιόμετρου και διαμορφούμενο έλεγχο θέσης.

Οι διαμορφούμενες εκδόσεις δέχονται σήματα εντολής 4–20 mA DC, 1–5 VDC ή 2–10 VDC και παρέχουν ανάδραση θέσης 4–20 mA DC. Το καθορισμένο βασικό τους σφάλμα δεν υπερβαίνει ±1%, με σφάλμα επαναληψιμότητας ≤1%. Αυτά τα στοιχεία περιγράφουν την απόδοση τοποθέτησης του ενεργοποιητή και όχι την ακρίβεια ελέγχου ροής του πλήρους συστήματος βαλβίδας.

Η προαιρετική προστασία υπερβολικής ροπής διακόπτει το κύκλωμα του κινητήρα όταν η ροπή φτάσει σε προκαθορισμένο όριο, βοηθώντας στην προστασία από υπερβολική φόρτιση κατά τη διάρκεια απόφραξης της βαλβίδας.

Μια προαιρετική διαμόρφωση ασφαλούς επαναφοράς με αποθηκευμένη ενέργεια χρησιμοποιεί υπερπυκνωτή ή μπαταρία, ανάλογα με το μοντέλο. Μετά από απώλεια εξωτερικής τροφοδοσίας, μπορεί να οδηγήσει τη βαλβίδα πλήρως ανοιχτή ή πλήρως κλειστή, ή να διατηρήσει την τρέχουσα θέση της, σύμφωνα με την επιλεγμένη ρύθμιση.

Πριν από την παραγγελία, επιβεβαιώστε τη ροπή λειτουργίας της βαλβίδας, τις διαστάσεις τοποθέτησης, την τάση τροφοδοσίας, τη γωνία διαδρομής, τον χρόνο λειτουργίας και τα σήματα ελέγχου. Οι προαιρετικές λειτουργίες και τα αξεσουάρ πρέπει επίσης να ταιριάζουν με το επιλεγμένο μοντέλο και να παραμένουν εντός του πεδίου εφαρμογής της ισχύουσας πιστοποίησης.
