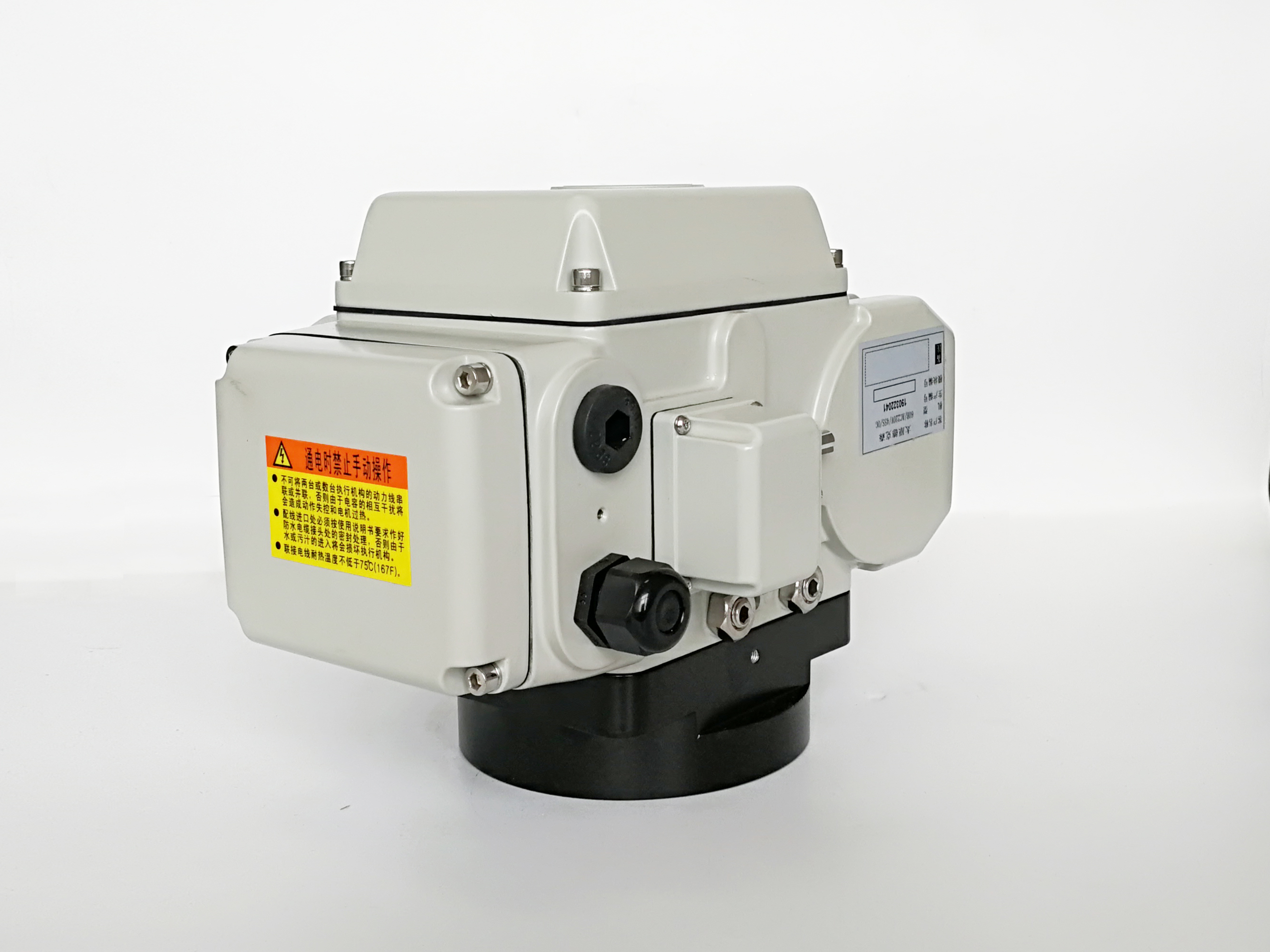

IP67 CSA CE/UL 20Nm 2S Ηλεκτρικός ενεργοποιητής γρήγορου ανοίγματος

Χαρακτηριστικά Προϊόντος DCL-K10

• Διαθέσιμο σε διαμορφώσεις 20 Nm/2 s, 45 Nm/4 s και 72 Nm/8 s.

• Ρυθμιζόμενη διαδρομή 0–90°; οι χρόνοι λειτουργίας βασίζονται σε πλήρη διαδρομή 90°.

• Υποστηρίζει DC24V, AC24V, AC110V, AC220V και AC380V.

• Κύκλωμα ελέγχου Τύπου G για λειτουργία DC24V.

• Κυκλώματα ελέγχου Τύπου A/B για AC24V, AC110V και AC220V.

• Κύκλωμα ελέγχου Τριφασικού Τύπου H για AC380V.

• IP67 ως στάνταρ, με IP68 προαιρετικό.

• Δηλωμένο εύρος θερμοκρασίας περιβάλλοντος -25°C έως +55°C.

• Διεπαφές άμεσης τοποθέτησης ISO 5211 F05/F07.

• Επιλογές τετραγώνου κίνησης 9×9, 11×11 και 14×14 mm.

• Δύο αδιάβροχοι σύνδεσμοι καλωδίων G1/2 για καλωδίωση τροφοδοσίας και σήματος.

• Προαιρετική αντίσταση συμπύκνωσης, ένδειξη θόλου και χειροκίνητη λειτουργία.

Βασικές Προδιαγραφές

Περιγραφή Προϊόντος

Το DCL-K10 είναι ένας ηλεκτρικός ενεργοποιητής γρήγορου ανοίγματος για συμβατές βαλβίδες τετάρτου στροφής και αυτοματοποιημένο εξοπλισμό που απαιτεί σύντομους χρόνους λειτουργίας. Διατίθενται τρεις διαμορφώσεις ροπής και ταχύτητας: 25 N·m στα 2 δευτερόλεπτα, 50 N·m στα 4 δευτερόλεπτα, ή 80 N·m στα 8 δευτερόλεπτα, καθένα μετρούμενο σε μια διαδρομή 90°.

Αντιστοιχίστε την Ταχύτητα Λειτουργίας με τις Απαιτήσεις Ροπής

Η χωρητικότητα ροπής εξαρτάται από τον επιλεγμένο χρόνο λειτουργίας. Η διαμόρφωση των δύο δευτερολέπτων παρέχει 25 N·m; η διαμόρφωση των 80 N·m απαιτεί 8 δευτερόλεπτα. Επιλέξτε τη διαμόρφωση με βάση τη μέγιστη ροπή λειτουργίας της βαλβίδας και τον απαιτούμενο χρόνο διαδρομής, αντί να συνδυάζετε την υψηλότερη ροπή με τον συντομότερο χρόνο.

Επιλογές Τροφοδοσίας και Ελέγχου

Οι διαθέσιμες τροφοδοσίες περιλαμβάνουν 24V DC, 24V AC, 110V AC, 220V AC και 380V AC. Τα κυκλώματα ελέγχου εξαρτώνται από την επιλεγμένη τροφοδοσία:

• Τύπος G: 24V DC.

• Τύπος A/B: 24V, 110V ή 220V μονοφασικό AC.

• Τύπος H: 380V τριφασικό AC.

Επιβεβαιώστε την απαιτούμενη καλωδίωση και τα σήματα κατάστασης για το επιλεγμένο κύκλωμα πριν από την εγκατάσταση.

Προδιαγραφές Στήριξης και Περιβάλλοντος

Το DCL-K10 παρέχει ρυθμιζόμενη διαδρομή 0–90° και διεπαφές άμεσης στήριξης ISO 5211 F05/F07. Οι διαθέσιμες τετράγωνες κίνησης περιλαμβάνουν 9 × 9, 11 × 11, 14 × 14 και 17 × 17 mm, με επιτρεπόμενο ύψος άξονα βαλβίδας έως 19 mm.

Το περίβλημα είναι IP67 ως στάνταρ, με IP68 προαιρετικό, και το δηλωμένο εύρος θερμοκρασίας περιβάλλοντος είναι −25°C έως +55°C. Δύο αδιάβροχοι σύνδεσμοι καλωδίων G1/2 παρέχουν ξεχωριστές εισόδους για την καλωδίωση τροφοδοσίας και σήματος.

Όρια Εφαρμογής

Το εύρος γρήγορου ανοίγματος δεν είναι κατάλληλο για εφαρμογές που απαιτούν αυτο-ασφάλιση του ενεργοποιητή, συμπεριλαμβανομένων των εργασιών βαλβίδων πεταλούδας όπου απαιτείται αυτο-ασφάλιση. Επιβεβαιώστε εάν η ροπή της διαδικασίας μπορεί να αντιστρέψει την κίνηση της βαλβίδας πριν επιλέξετε αυτή τη διαμόρφωση.

Η τελική επιλογή θα πρέπει να επαληθεύει τη ροπή, τον χρόνο λειτουργίας, τις απαιτήσεις αυτο-ασφάλισης, τις διαστάσεις στήριξης και τις συνθήκες του χώρου. Η γρήγορη διαδρομή από μόνη της δεν καθιστά κατάλληλη για υπηρεσία έκτακτης διακοπής.
