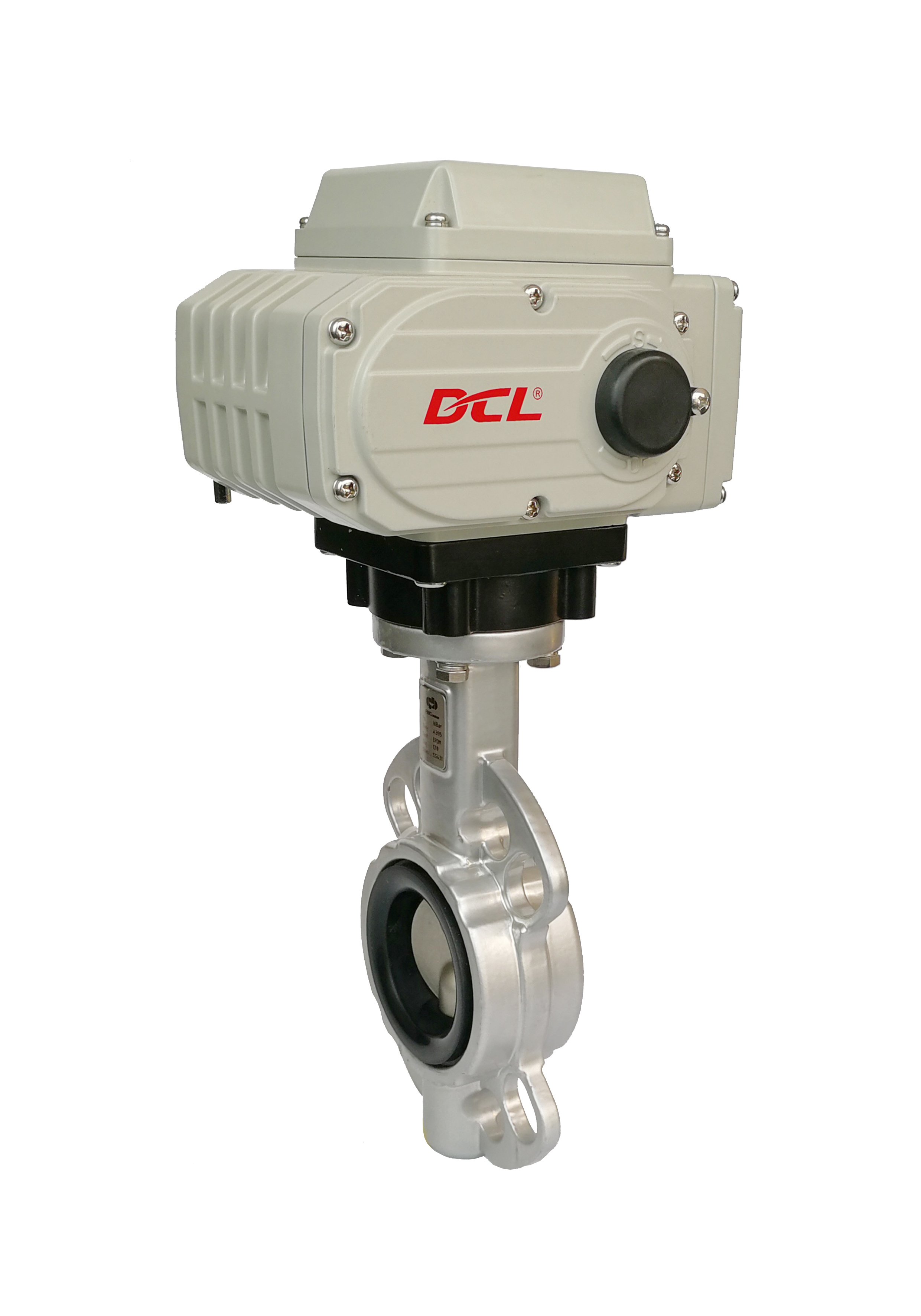

CSA DC24V 30S 100Nm Ηλεκτρικός Συμπαγής Ελεγκτής Βαλβίδας HVAC με Όρια

Χαρακτηριστικά

• Λειτουργία 1/4 στροφής με μηχανικά όρια
• Αυτοματοποίηση σφαιρικής βαλβίδας και βαλβίδας πεταλούδας για ρύθμιση ή διακοπή ροής
• Ο οδοντωτός τομέας από κράμα ορείχαλκου είναι πολύ ανθεκτικός και ανθεκτικός στην τριβή υψηλής δύναμης
• Πάνω από 10000 κύκλοι πλήρους ανοίγματος και κλεισίματος με πλήρες ονομαστικό φορτίο με κύκλο λειτουργίας 80%
• Συμπαγές μέγεθος για περιορισμένο χώρο με αδιάβροχο περίβλημα από κράμα αλουμινίου IP67/τύπου 4X
• Αντιδιαβρωτική προστασία στιβαρό κράμα αλουμινίου με θερμικά συνδεδεμένη πολυεστερική επίστρωση
• Όλα τα μεταλλικά γρανάζια με αυτοασφαλιζόμενο κοχλία
• Οπτική ένδειξη θέσης βαλβίδας
• Δύο ηλεκτρικοί τερματικοί διακόπτες για επιβεβαίωση θέσης βαλβίδας, δεν απαιτείται επιπλέον φρένο
• Χειροκίνητη παράκαμψη με λαβή Allen
• CSA listed/UL complied/CE marked/RoHS 3.0 tested
• Ενημέρωση: Τα μοντέλα τροφοδοσίας DC12V DCL-02, DCL-05, DCL-10 και DCL-20 έχουν λάβει πιστοποίηση CSA.
• Ενημέρωση: Τα μοντέλα τροφοδοσίας DC24V DCL-100/200/300 έχουν λάβει πιστοποίηση CSA.

Περιγραφή

Οι συμπαγείς ηλεκτρικοί ενεργοποιητές DCL υποστηρίζουν την αυτοματοποίηση βαλβίδων σε κυκλώματα νερού HVAC και υπηρεσίες κτιρίων. Σε συνδυασμό με σφαιρικές βαλβίδες ή βαλβίδες πεταλούδας σωστού μεγέθους, παρέχουν λειτουργία on/off ή διαμορφούμενη λειτουργία για εφαρμογές που απαιτούν ρύθμιση ροής και παρακολούθηση θέσης βαλβίδας. Ο έλεγχος θερμοκρασίας και η υδρονική εξισορρόπηση εξαρτώνται από τον πλήρη σχεδιασμό του συστήματος, συμπεριλαμβανομένων των βαλβίδων, των αισθητήρων και της λογικής ελέγχου.

Διαμορφούμενος Έλεγχος με Ανάδραση Θέσης

Για εφαρμογές που απαιτούν ενδιάμεση τοποθέτηση βαλβίδας, οι εφαρμόσιμες διαμορφώσεις DCL δέχονται 4–20mA DC, 1–5V DC ή 2–10V DC εντολές και παρέχουν 4–20mA DC ανάδραση θέσης.

Το τυπικό εύρος διαμόρφωσης Τύπου Ε καθορίζει βασικό σφάλμα όχι μεγαλύτερο από ±1% και σφάλμα επαναληψιμότητας ≤1%. Αυτές οι τιμές περιγράφουν την απόδοση τοποθέτησης του ενεργοποιητή και όχι την ακρίβεια σε θερμοκρασία δωματίου ή την ακρίβεια μέτρησης ροής νερού. Εφαρμογές που περιλαμβάνουν συχνή κίνηση απαιτούν επιβεβαίωση της λειτουργικής χρήσης του επιλεγμένου μοντέλου και της επιτρεπόμενης συχνότητας μεταγωγής.

Περιβαλλοντική Προστασία για Συνθήκες Εγκατάστασης

Οι τυπικοί αδιάβροχοι ενεργοποιητές Τύπου Ε παρέχουν προστασία IP67, με IP68 διαθέσιμο ως προαιρετικό, και καθορισμένο εύρος θερμοκρασίας περιβάλλοντος −25°C έως +55°C. Οι εσωτερικές και εξωτερικές εγκαταστάσεις θα πρέπει να αξιολογούνται έναντι αυτών των ορίων και των πραγματικών συνθηκών του χώρου.

Ένας προαιρετικός αντι-συμπυκνωτικός θερμαντήρας PTC είναι διαθέσιμος για τις εφαρμόσιμες διαμορφώσεις. Βοηθά στη διαχείριση του κινδύνου εσωτερικής συμπύκνωσης σε υγρά περιβάλλοντα ή σε τοποθεσίες με διακυμάνσεις θερμοκρασίας. Ο θερμαντήρας απαιτεί τροφοδοσία ανεξάρτητα από την κίνηση της βαλβίδας και δεν αντικαθιστά σωστά εγκατεστημένες εισόδους καλωδίων ή σφραγίδες περιβλήματος.

Πιστοποίηση και Ενσωμάτωση Συστήματος

Η πιστοποίηση θα πρέπει να ελέγχεται έναντι του ακριβούς μοντέλου ενεργοποιητή, της τάσης και της διαμόρφωσης. Η εφαρμόσιμη πιστοποίηση CSA και η υποστηρικτική τεκμηρίωση CE/RoHS θα πρέπει να επιβεβαιώνονται κατά την προμήθεια και όχι να υποτίθεται ότι καλύπτουν κάθε παραλλαγή.

Πριν από την ενσωμάτωση, επαληθεύστε τη ροπή της βαλβίδας, τις διαστάσεις στήριξης, τα σήματα ελέγχου, τις απαιτήσεις ανάδρασης και τις περιβαλλοντικές συνθήκες. Η αναλογική δυνατότητα ελέγχου δεν καθιστά από μόνη της συμβατότητα με ένα συγκεκριμένο πρωτόκολλο επικοινωνίας αυτοματισμού κτιρίων.
